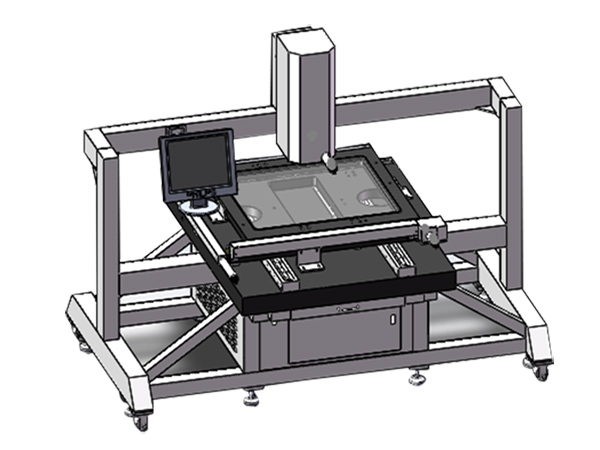

钢架式超高清影像测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
钢架式超高清影像测量仪
257次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然 大理石材质,永不变形,精度高,稳定性强;

2. 采用高精度封闭式玻璃光栅尺,防尘,防潮、防油,耐腐蚀;

3.采用无牙螺杆摩擦传动专利技术,运行 平稳,噪音低,速度快,永不回弹;

4.采用精密级交叉导轨结构,摩擦小,噪音低,运行稳定,精度保持持久;

5.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;

6.上光源采用3环LED多角度环形光源,避免热光源带来的热胀冷缩的弊病,

7.采用定制型超高清数字彩色CCD,像素高,帧率快,全屏呈像效果极佳,无拖影;

8.采用舜宇正置式显微光学系,配置0.7-4.5X显微可调光学镜头,影像 放大30-290倍;

9. Z轴采用平行导轨结构加配重块设计,提高了Z轴的定位精度及稳定性,永不下坠,伺服马达控制升降;

10.全球独创的Z轴“零段差技术”(专利号:ZL 2017 1 0458146.4)保证了不同焦距的平面精度不受影响;

11.可选配日本KEYENCE激光系统和英国RENISHAW探测系统,结合软件可进行大量程、高精度3D测量;

12.测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

13.程序具备全屏测量及半自动测量功能、自动寻边、自动程控灯光,减少人工干预;

产品特点

技术参数:

机台型号

VMSH862

VMH762

(X/Y/Z)量测行程(mm)

800*600*200

700*600*200

全机尺寸(mm)

2160*1400*1710

1960*1400*1710

机台承重量

35Kg

35Kg

CCD

AIM 200W超高清彩色数字CCD(可全屏显示)

镜头

6.5:1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-290X)

光学尺分辨率

0.001mm,可显示0.0001mm

X/Y量测精度

(3+L/200)um

重复性

2um

适合环境

温度20-25摄氏度,湿度50%-60%

电源供给

110V-220V+10%  50/60Hz
