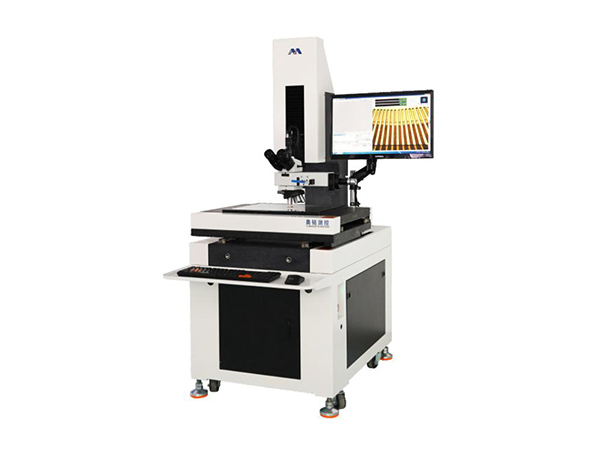

AIM-M系列全自动金相测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-M系列全自动金相测量仪
270次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然

2.全新流线型的造型设计,外观整洁、直 大理石材质,永不变形,精度高,稳定性强; 观、大方

3.采用台湾上银直线导轨,导轨滑块跨距大

4.采用TBI研磨级丝杆,噪音低,运行 (200mm),运行平稳,精度更稳定; 速度快(300 mm /s),噪音低;

5.采用400W高惯量伺服马达,全闭环伺服控

6.采用高精度封闭式玻璃光栅尺,防尘, 制技术,扭距大,加速度快,运行平稳; 防潮、防油,耐腐蚀;

7.底光采用可调式平行透镜LED冷光源,

8.上光源采用LED大功率点光源,避免热 产品轮廓边缘呈像更清晰; 光源带来的热胀冷缩的弊病;

9.采用金相专用海康威视高清晰彩色数

10.采用舜宇正置式金相光学系,配置 字CCD,成像效果非常佳,帧率高,无 5、10、20、50X金相镜头(可选100X), 拖影; 影像放大230X--1060X;

11. Z轴采用平行导轨结构加配重块设计,

12.全球独创的Z轴“零段差技术”(专利 提高了Z轴的定位精度及稳定性; 号:ZL 2017 1 0458146.4保证了不同 焦距的平面精度不受影响;

13.可选配日本KEYENCE激光系统和英国RENISHAW探测系统,结合软件可进行大量程、高精度3D测量;

14.测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

15.程序自动测量、自动对焦、自动寻边、自动程控灯光,减少人工干预;

产品特点

匹配参数:

机台型号

AIM-322M

AIM-432M

AIM-542M

AIM-652M

(X/Y/Z)量测行程

300*200*200

400*300*200

500*400*200

600*500*200

全机尺寸(mm)

555X965X1662

700X1130X1662

860X1222X1662

1026X1543X1680

机台承重量

30Kg

30Kg

40Kg

40Kg

CCD

海康威视高清晰彩色数字CCD

镜头

舜宇正置式金相光学系统,带5、10、20、50X金相镜头(可选100X)

量测系统

AIM- CNC金相专用软件

电源供给

220V+10%,50/60Hz

光学尺分辨率

0.001mm,(可选配0.0005、0.0001mm)

X/Y量测精度

单视野:2UM,广视野:(2.5+L/200)um

重复性

2um

适合环境

温度20-25摄氏度,湿度50%-60%
