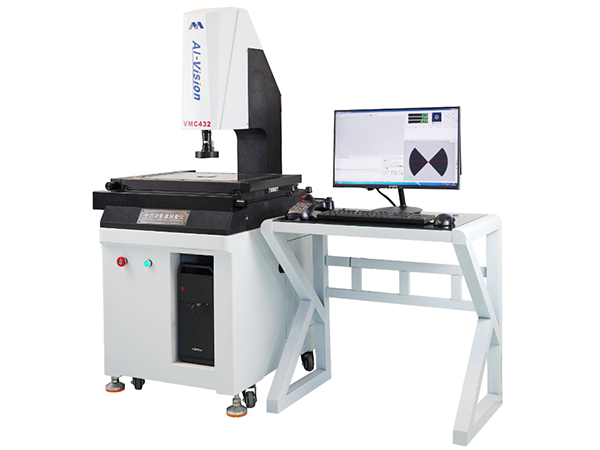

AIM-C超高清全自动影像测量仪资料

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-C超高清全自动影像测量仪资料
267次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然 大理石材质,永不变形,精度高,稳定性强;

2.全新流线型的造型设计,外观整洁、直观、大方;

3.采用无牙螺杆摩擦传动专利技术,运行平稳,噪音低,速度快,永不回弹;

4.采用精密级交叉导轨结构,摩擦小,噪音低,运行稳定,精度保持持久;

5.采用75W交流伺服马达,全闭环伺服控制技术,速度快,运行平稳;

6.采用高精度封闭式玻璃光栅尺,防尘,防潮、防油,耐腐蚀;

7.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;

8.上光源采用4环8区LED多角度环形光源,避免热光源带来的热胀冷缩的弊病, 可选同轴点光源;

9. 采用定制超高清数字彩色CCD,像素高,帧率快,全屏呈像效果极佳,无拖影;

10.采用6.5:1高清连续变倍镜头,变倍率无需校正,光学放大0.7-4.5倍 影像放大30X--296X

11. Z轴采用平行导轨结构加配重块设计,提高了Z轴的定位精度及稳定性;

12.全球独创的Z轴“零段差技术”(专利号:ZL 2017 1 0458146.4保证了不同焦距的平面精度不受影响;

13.可选配日本KEYENCE激光系统和英国RENISHAW探测系统,结合软件可进行大量程、高精度3D测量;

14.测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

15.程序自动测量、自动对焦、自动寻边、自动程控灯光,减少人工干预;

产品特点

技术参数:

机台型号

AIM322C

AIM432C

(X/Y/Z)量测行程(mm)

300*200*200

400*300*200

全机尺寸(mm)

1200×700×1650

1350×900×1650

机台承重量

30Kg

30Kg

CCD

AI-M200W超高清全屏彩色USB3.0数字相机

镜头

6.5:1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-296X)

量测系统

AIM-3D CNC

光学尺分辨率

0.001mm,可显示0.0001mm

X/Y量测精度

(3+L/200)um

重复性

2um

适合环境

温度20-25摄氏度,湿度50%-60%

电源供给

220V+10%  50/60Hz
