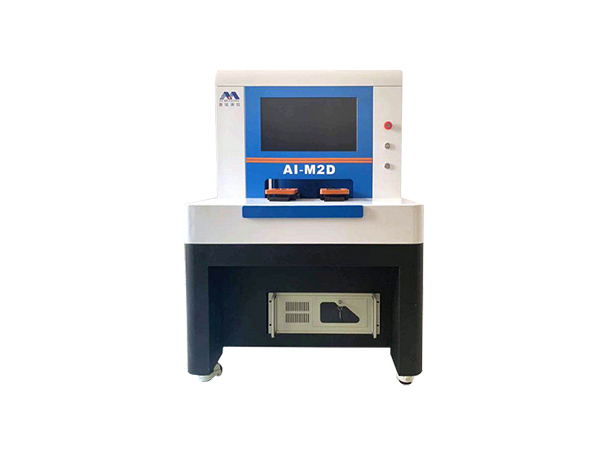

双工位智能快速影像测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
双工位智能快速影像测量仪
256次
2023-12-05

产品详情

产品用途:

双工位智能快速检测仪主要用于手机盖板、中框、后盖、保护套等产品的平面尺寸、高度、轮廓等尺寸检测;


产品特征:


※ 整机底座、横梁均采用天然大理石制作,永不变形,精度高,稳定性强;

※全新龙门型双Y轴造型设计,X、Y1、Y2轴运动相互不干涉,运行更平稳,误差更低,速度更快;

※采用松下全闭环伺服控制系统,配合进口精密级直线导轨模组,研磨级静音丝杆,运行平稳,速度快;

※底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精确量测,避免了一般热光源带来的热胀冷缩的弊病,避免工件二次变形,5环8区40相光源能从不同角度照射产品;

※采用高帧率130W高清工业CCD,成像效果非常佳;

※采用高清双远心镜头,成像效果佳;

※采用贴片式金属光栅,精度高,重复性好,环境要求低;

※测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供完善的测量解决方案;

※程序自动测量、自动对焦、自动寻边、自动程控灯光,减少人工干预;

※双工位送料测量,减少等待时间;

技术参数:

机台型号

AI-M2D

(X/Y/Z)量测行程(mm)

200*150*100

全机尺寸(mm)

930×930×1400

CCD

高帧率130W高清工业数字CCD;

镜头

双远心工业镜头

量测系统

AI-CNC 3D

光学尺分辨率

0.001mm(系统显示分辨率0.00001mm)

X/Y量测精度

(3+L/200)um

重复性

3um

适合环境

温度20-25摄氏度,湿度50%-60%

电源供给

110V-220V±10%  50/60Hz
