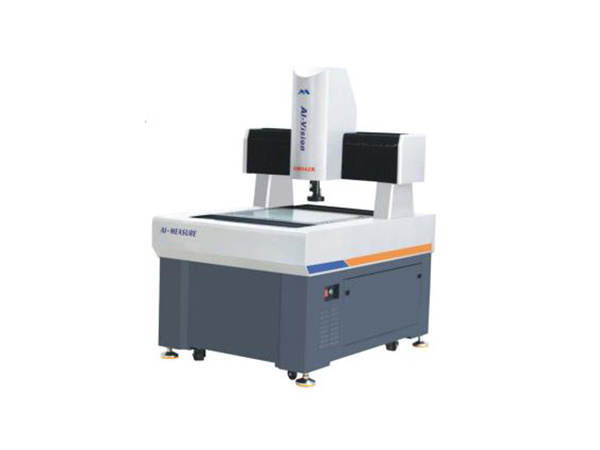

AIM-R系列龙门式全自动影像测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-R系列龙门式全自动影像测量仪
254次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然大理石材质,永不变形,精度高,稳定性强;

2.全新龙门式结构设计,XY轴运动互不 干涉,测量精度更高,稳定性更强;

3.采用台湾上银直线导轨,导轨滑块跨距大(200mm),运行平稳,精度更稳定;

4.采用TBI研磨级丝杆,噪音低,运行速度快(300 mm /s),噪音低;

5.采用400W/700W高惯量伺服马达,全闭环 伺服控制技术,扭距大,速度快,运行平稳;

6.采用高精度封闭式玻璃光栅尺,防尘, 防潮、防油,耐腐蚀;

7.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;

8.上光源采用5环8区LED多角度环形光源,避免热光源带来的热胀冷缩的弊病,可选同轴点光源;

9.采用美国TEO高端750TV高清彩色CCD,成像效果非常佳,无拖影;

10.采用高清定格卡位连续变倍镜头,变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--200X

11. Z轴采用平行导轨结构加配重块设计提高了Z轴的定位精度及稳定性;

12.全球独创的Z轴“零段差技术”(专利号:ZL 2017 1 0458146.4保证了不同焦距的平面精度不受影响;

13.可选配日本KEYENCE激光系统和英国RENISHAW探测系统,结合软件可进行大量程、高精度3D测量;

14.测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

15.程序自动测量、自动对焦、自动寻边、自动程控灯光,减少人工干预;

产品特点

技术参数:

机台型号

AIM-322R

AIM-432R

AIM-542R

(X/Y/Z)量测行程(mm)

300*200*200

400*300*200

500*400*200

全机尺寸(mm)

840×975×1605

960×1100×1605

1080×1355×1605

机台承重量

30Kg

30Kg

40Kg

CCD

定制款750TV高清彩色CCD(可选配1/2芯片超高清数字相机)

镜头

6.5:1定格变倍镜头,倍率0.7-4.5X,影像放大:30-200X,变换倍率无需校正

量测系统

AI-CNC 3D

光学尺分辨率

0.0005mm

X/Y量测精度

(2.5+L/200)um

Z轴精度

5um

重复性

2um

适合环境

温度20-25摄氏度,湿度50%-60%

电源供给

110V-220V±10%  50/60Hz
