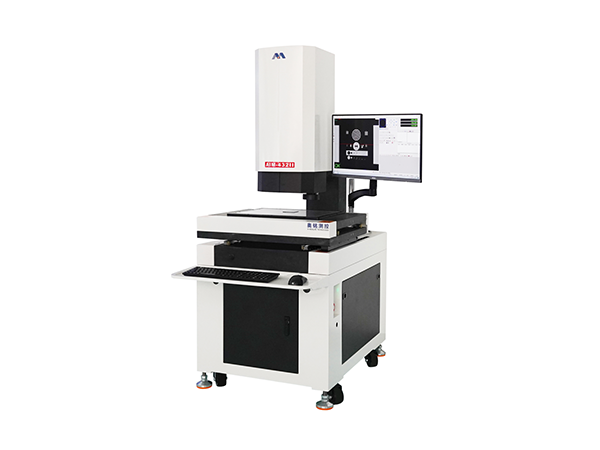

AIM-II双视野全自动影像测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-II双视野全自动影像测量仪
268次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然大理石材质,永不变形,精度高,稳定性强;

2.全新流线型一体式结构设计,外观整洁、直观、大方,节省空间;

3.采用台湾上银直线导轨,导轨滑块跨距大(200mm),运行平稳,精度更稳定;

4.采用TBI研磨级丝杆,噪音低,运行速度快(300 mm /s),噪音低;

5.采用400W高惯量伺服马达,全闭环伺服控制技术,扭距大,加速度快,运行平稳;

6.采用高精度封闭式玻璃光栅尺,防尘,防潮、防油,耐腐蚀;

7.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;

8.上光源采用LED双环形上光源,避免热光源带来的热胀冷缩的弊病,可选同轴点光源;

9.采用2000W数字黑白相机结合160W高清彩色相机,双视野呈像;

10.采用双远心镜头及高清自动变倍双镜头,大视野倍率3.3X,小视野放大倍率:30X--200X

11. Z轴采用平行导轨结构加配重块设计,提高了Z轴的定位精度及稳定性;

12.全球独创的Z轴“零段差技术”(专利号:ZL 2017 1 0458146.4保证了不同焦距的平面精度不受影响;

13.可选配日本KEYENCE激光系统和英国RENISHAW探测系统,结合软件可进行大量程、高精度3D测量;

14.测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

15.程序自动测量、自动对焦、自动寻边、自动程控灯光,减少人工干预;

产品特点

技术参数:

机台型号AIM-432IIAIM-542IIAIM-652II
(X/Y/Z)量测行程大视野:400*300*200
小视野:300*300*200
大视野:500*400*200
小视野:400*400*200
大视野:600*500*200
小视野:500*500*200
全机尺寸(mm)700X1130X1662860X1222X16621026X1543X1680
机台承重量30Kg40Kg40Kg
CCD大视野:2000W高分辨率数字CCD;小视野:160W高分辨率彩色数字CCD;
镜头大视野:0.16X双远心镜头;小视野:0.7-4.5X全自动变倍镜头
量测系统AIM- CNC   3D
电源供给220V+10%,50/60Hz
光学尺分辨率0.001mm,可显示0.0001mm
X/Y量测精度大视野:(5+L/200) um;小视野:(2.5+L/200)um
重复性2um
适合环境温度20-25摄氏度,湿度50%-60%
