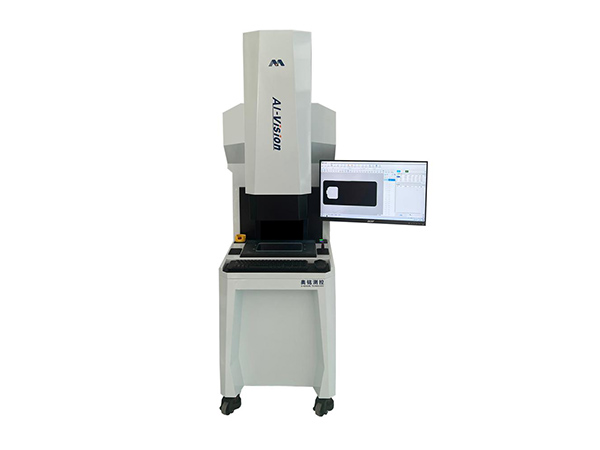

AIM-Q系列一键测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-Q系列一键测量仪
275次
2023-11-29

产品详情

仪器特点:

1.仪器工作台采用天然大理石材质,永不变形,精度高,稳定性强;
2.全新流线型的造型设计,外观整洁、直观、大方
3.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;
4.上光源采用大角度环形光源,避免热光源带来的热胀冷缩的弊病,同时适合各种表面照射,可选配同轴光源;
5.采用2000W超高清黑白数字CCD成像效果非常佳,帧率快无拖影;
6.采用双侧远心镜头,视野大,畸变小,可选配双视野远心镜头;
7.测量软件:采用本公司自行研发的功能强大的一键快速测量软件,可以方便快捷的对各种工件进行精确、快速的量测,为用户提供了完善的测量解决方案;

产品特点

功能特点:

1.双远心镜头,无透视误差,近似零失真高景深,无须调焦即可测量;
2.产品任意角度摆放均可测量
3.智能光源控制,软件自动补光,确保光源的一致性;
4.触摸感应开关启动测量,防止长时间按机械按钮造成手指头疼痛;
5.自动匹配:同一个品类工件一次编程,永久保存,测量时自动匹配,可按编程时输入的公差进行管控。
6.自动测量:对于需要重复测量很多次的工件,可以使用自动重复测量模式。或与机械手臂进行配合时,可以设定自动测量节拍。
7.校准简单:仅需一个功能校准键,多角度,多方位,全视野校准,保证测量精度。
8.使用简单:人性化、智能化的软件设计,无需用户过多的操作,简单、易学、易用、易上手。
9.测量功能:点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量。
10.数据自动保存,测量的结果自动保存到电脑,包括测量日期,产品的批号等信息。
11.轮廓扫描,快速扫描轮廓,并导出DXF文件。

技术参数:

型号

AIM-180Q

AIM-120Q

AIM-80Q

外部尺寸(mm)

800×750×1800

280×480×680

260×450×660

重量(kg)

280

28

28

承重(kg)

5

5

3

图像传感器

2000万像素工业相机

2000万像素工业相机

2000万像素工业相机

测量范围(mm)

190×120

120×80

82×55

镜头

双远心光学镜头

测量精度(um)

±(3+L/50) * 以标准块为被测产品

±(2.5+L/50) * 以标准块为被测产品

±(2.5+L/50) * 以标准块为被测产品

最小显示单位(mm)

0.001

Z轴工作距离

340

145

145

光源

256级程控光源,轮廓光;远心平行光源.表面光:环形光源,(可选配同轴光源)

图像处理

IVT先进图像分析方法,256灰度等级,10:1亚像素处理技术

使用环境

温度:22℃±2℃;  湿度:30~80%;

电源

220V/50Hz
