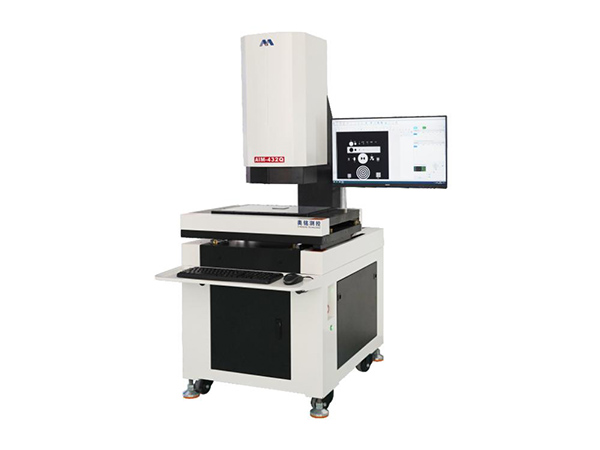

AIM-Q系列拼接快速智能测量仪

产品参数

属性
产品名称
型号
厂商性质
访问量
更新时间
详情
AIM-Q系列拼接快速智能测量仪
250次
2023-12-05

产品详情

仪器特点:

1.整机底座、立柱、X/Y平台均采用天然大理石材质,永不变形,精度高,稳定性强;

2.全新流线型一体式结构设计,外观整洁、直观、大方,节省空间;

3.采用台湾上银直线导轨,导轨滑块跨距大(200mm),运行平稳,精度更稳定;

4.采用TBI研磨级丝杆,噪音低,运行速度快(300 mm /s),噪音低;

5.采用400W高惯量伺服马达,全闭环伺服控制技术,扭距大,加速度快,运行平稳;

6.采用高精度封闭式玻璃光栅尺,防尘,防潮、防油,耐腐蚀;

7.底光采用可调式平行透镜LED冷光源,产品轮廓边缘呈像更清晰;

8.上光源采用大角度环形光源及同轴上光源,避免热光源带来的热胀冷缩的弊病,同时适合各种表面照射;

9.采用2000W超高清黑白数字CCD成像效果非常佳,帧率快无拖影;

10.采用双侧远心镜头,视野大,畸变小, 可选配双视野远心镜头;

13.可选配日本KEYENCE激光系统和光谱测量系统,结合软件可进行大量程、高精度3D测量;

14.测量软件:采用本公司自行研发的功能强大的一键快速测量软件,可以方便快捷的对各种工件进行精确、快速的量测,为用户提供了完善的测量解决方案;

产品特点

功能特点:

1.精准闪测,一触即发;

2.大口径高景深,实现全视野范围成像清晰,无畸变;

3.自动图像匹配功能,测量工件可任意摆放,无需定位夹具,无需焦点调节,无需载物台手动操作;

4.可实现测量工件多个位置测量,增加测量尺寸,也不会多耗费测量时间;

5.多个工件可同时一并测量,无需每个工件单次测量;

6.操作简单,可快速完成所有测量过程,并输出测量结果;

7.2秒内图像聚焦清晰,重复聚焦一致性高,零失误;

8.测量精准,测量结果不会因人而异;

9.测量过程无需平台运动,有效防止产品位移造成的测量误差;

10.防震台设计,一体式结构,保证仪器的刚性;

11.人体工程学设计,让测量员有舒适的测量空间;

12.测量结果可自动保存到主机;

技术参数:

机台型号

AIM-322Q

AIM-432Q

AIM-542Q

AIM-652Q

(X/Y/Z)量测行程

300*200*200

400*300*200

500*400*200

600*500*200

全机尺寸(mm)

700X1130X1662

700X1130X1662

860X1222X1680

1026X1543X1680

机台承重量

30Kg

30Kg

30Kg

40kg

CCD

2000W超高分辨率工业相机

镜头

双侧远心大视野光学镜头

测量范围

单视野:82*50,广视野:400*300

量测系统

IVT-VISION

光学尺分辨率

0.001mm

X/Y量测精度

(3+L/100)um

重复性

3um

电源供给

220V+10%  50/60Hz

适合环境

温度20-25摄氏度,湿度50%-60%
