一键式影像测量仪使用在哪些产品上面?

更新时间:2024-09-26 16:14:12      点击次数:1422

一键测量仪使用在哪些产品上面?一键测量仪主要针对于中小型零部件测量,对于数量量大,需要快速测量的产品可以提升几十倍的测量效率,确定好工件可以同时检测100个产品。目前主要在手机、通信、电子、五金件、汽车、航空、医疗、器械精密等行业应用,如手机面板、摄像头、耳机、电路板、外壳、按键、接插件、五金冲压件、小零件等。


一键测量仪

一键测量仪可以用来测量机械零件、五金件、塑胶件、电子零部件、磁材、端子、刀具、接插件、精密铸件、电路板等需要测量二维尺寸参数的工件,其优点是测量速度快,精度高,操作便捷,是可以替代传统测量手段的新解决方案。

一键式影像测量仪,也被称为影像测量标尺、闪测影像尺寸测量仪等,是一种采用新型影像测量技术的精密测量仪器。以下是关于一键式影像测量仪的详细介绍:


一、概述

一键式影像测量仪通过结合高分辨率的工业相机和图像处理技术,能够快速、精准地测量二维平面尺寸,甚至可以实现高度尺寸、平面度等参数的精密测量。该技术由外企引进国内,并在近年来实现国产化,广泛应用于精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件的批量快速测量。

二、结构组成

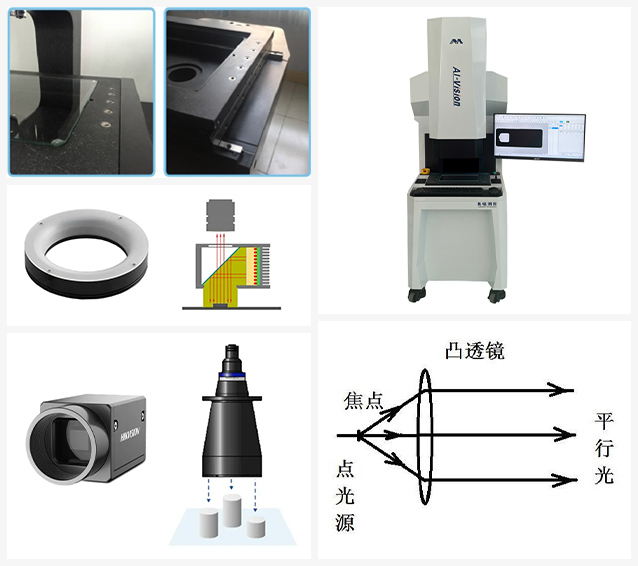

一键式影像测量仪的核心硬件主要包括上下光源、高像素CCD相机(或CMOS相机)、大视角大景深远心镜头以及固定载物台。其结构相对简单,不需要位移传感器光栅尺,也无需在测量过程中移动工作台,从而提高了仪器的稳定性和测量精度。

一键式测量仪 (1).png

三、测量原理

一键式影像测量仪的测量原理是通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至高像素的CCD相机(或CMOS相机)上做数字化处理。随后,具有强大计算能力的后台绘图测量软件会按照预先编程的指令快速抓取产品轮廓图,并与相机微小像素点形成的标尺进行对比,最终计算出产品尺寸,并自动对尺寸公差进行评价。


四、功能特点

测量速度快:一键式影像测量仪能在极短的时间内完成大量尺寸的测量和公差评价,效率远高于传统二次元影像测量仪。

测量精度高:采用高分辨率相机和精密的镜头系统,结合图像处理技术,确保了测量结果的准确性和可靠性。

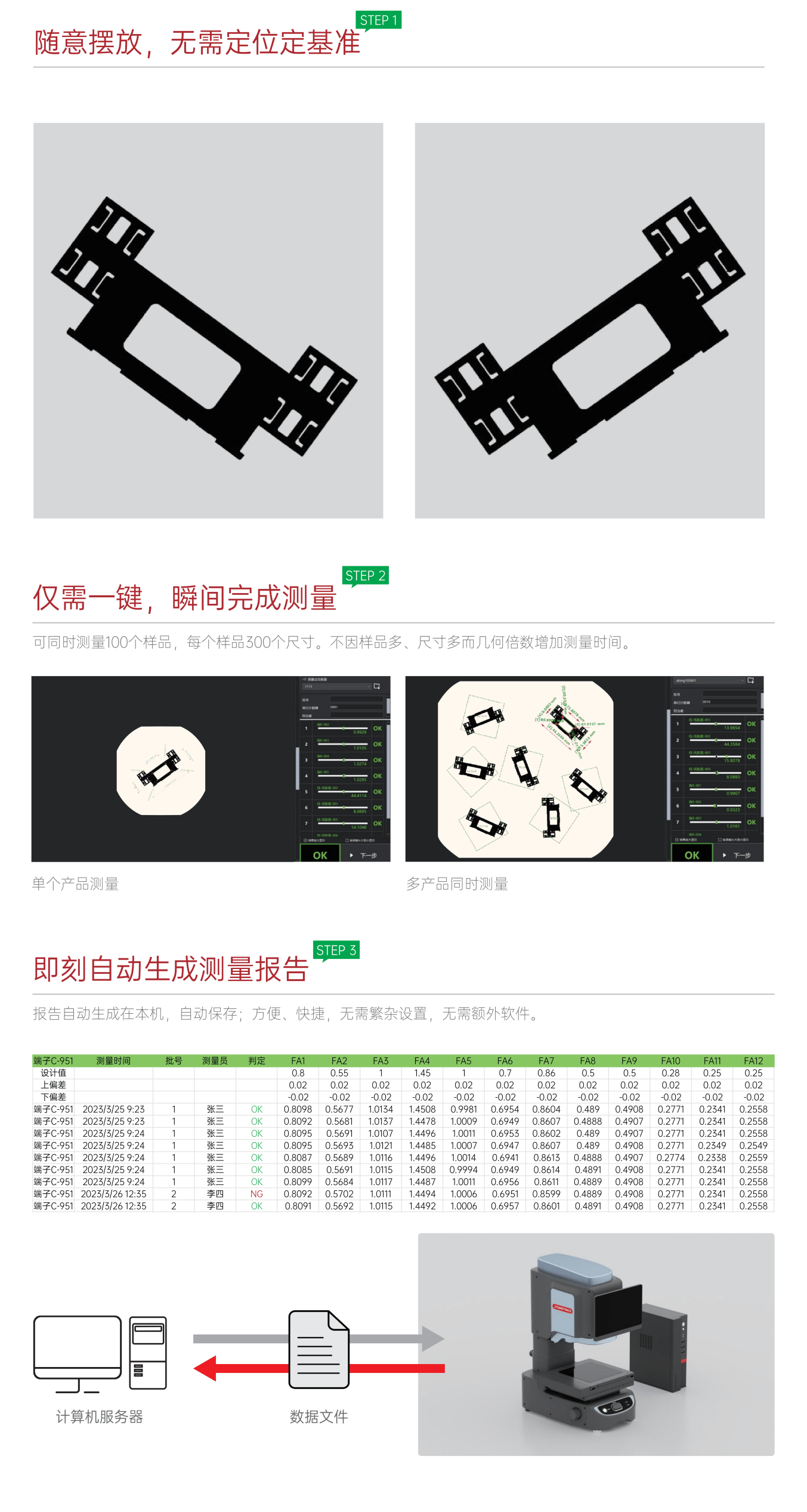

操作简便:用户只需将被测物体放置在载物台上,按下测量键即可完成测量,无需复杂的操作步骤和专业技能。

稳定性好:仪器结构简单,不需要移动工作台和位移传感器,因此具有较高的稳定性和重复测量精度。

适应性强:支持多种测量模式和功能,如自动对焦、自动识别测量部位等,能够满足不同形状和尺寸产品的测量需求。

五、应用领域

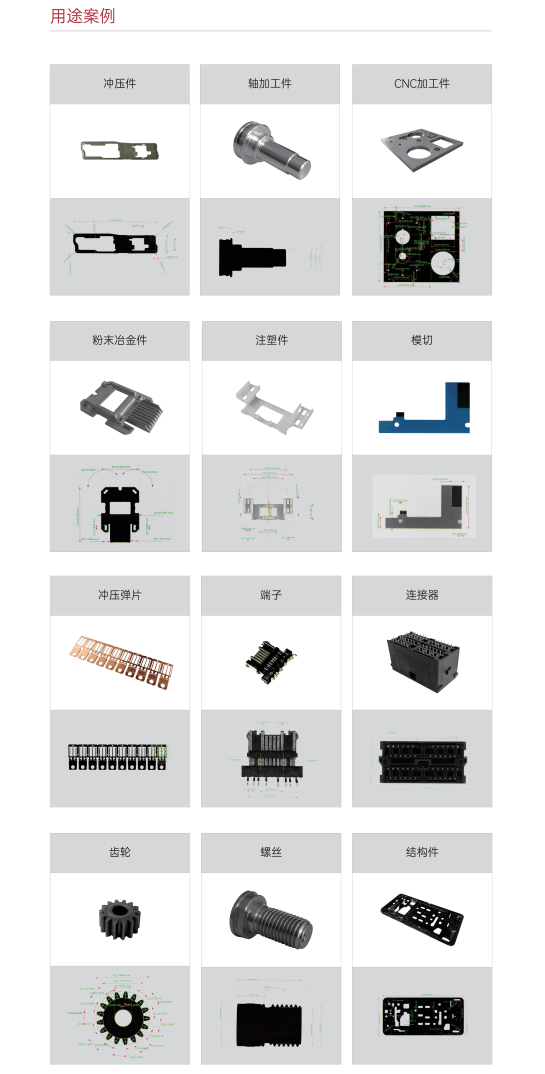

一键式影像测量仪被广泛应用于机械、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、连接器、家用电器、计算机、液晶电视、印刷电路板、医疗设备、钟表设备等行业。特别适用于手机配件等小尺寸工件的批量测量,能够大幅提高测量效率和产品质量。

六、优缺点

优点:

测量速度快,效率高。

测量精度高,稳定性好。

操作简便,易于上手。

适应性强,可测量多种形状和尺寸的产品。

缺点:

测量量程范围相对较小,适用于小尺寸产品的测量。

测量功能相对有限,主要侧重于二维平面尺寸的测量。

价格相对较高,可能会增加企业的设备成本。

综上所述,一键式影像测量仪是一种高效、精准、易用的精密测量仪器,在工业生产中发挥着重要作用。随着技术的不断进步和应用领域的不断拓展,其性能和应用范围也将得到进一步提升。
